E–21

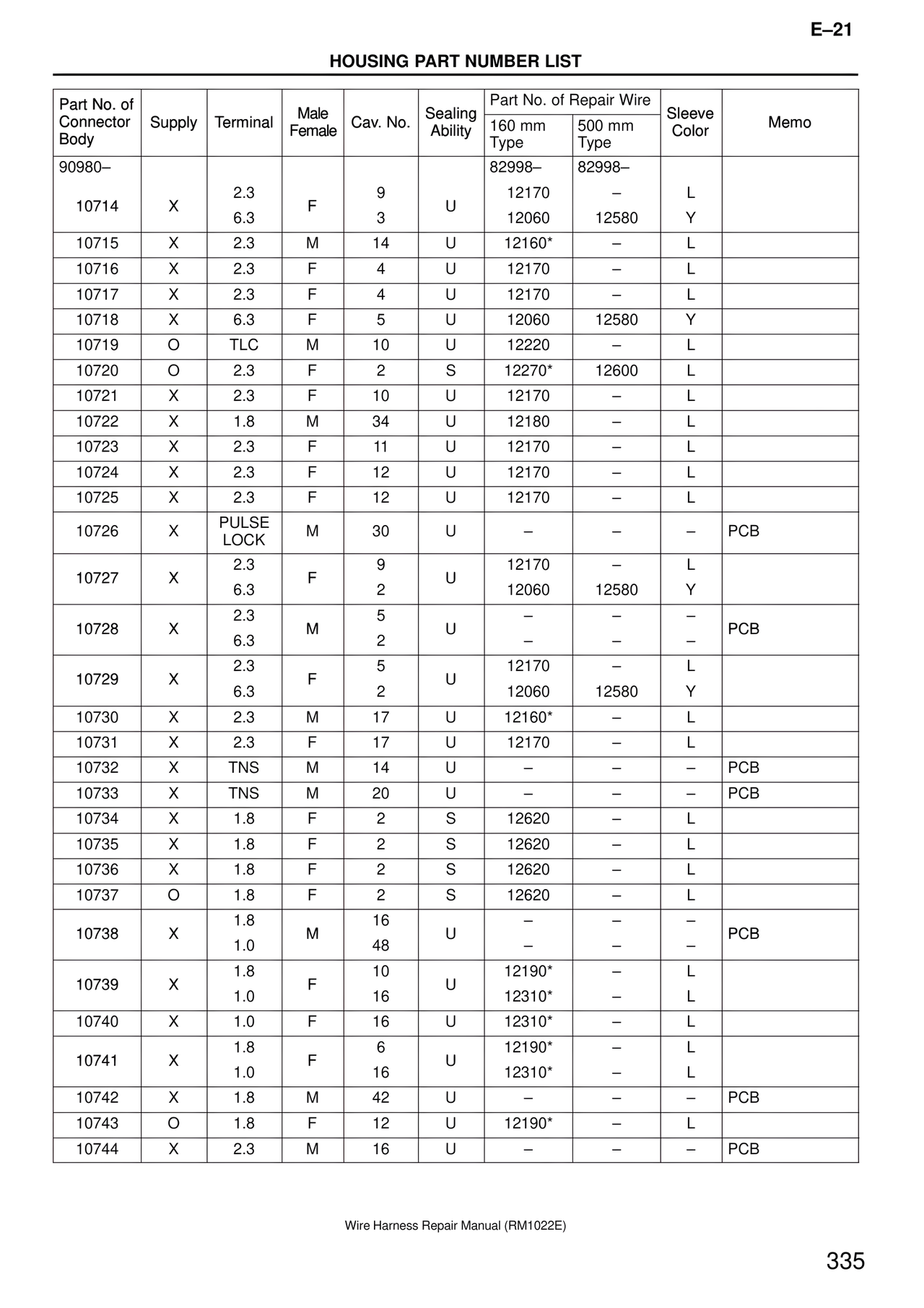

HOUSING PART NUMBER LIST
Part No. of Connector Body | Supply | Terminal | Male Female | Cav. No. | Sealing Ability | Part No. of Repair Wire 160 mm Type | Part No. of Repair Wire 500 mm Type | Sleeve Color | Memo
90980–
10714 | X | 2.3 | F | 9 | U | 82998–12170 | 82998– | L
10714 | X | 6.3 | F | 3 | U | 12060 | 12580 | Y
10715 | X | 2.3 | M | 14 | U | 12160* | – | L
10716 | X | 2.3 | F | 4 | U | 12170 | – | L
10717 | X | 2.3 | F | 4 | U | 12170 | – | L
10718 | X | 6.3 | F | 5 | U | 12060 | 12580 | Y
10719 | O | TLC | M | 10 | U | 12220 | – | L
10720 | O | 2.3 | F | 2 | S | 12270* | 12600 | L
10721 | X | 2.3 | F | 10 | U | 12170 | – | L
10722 | X | 1.8 | M | 34 | U | 12180 | – | L
10723 | X | 2.3 | F | 11 | U | 12170 | – | L
10724 | X | 2.3 | F | 12 | U | 12170 | – | L
10725 | X | 2.3 | F | 12 | U | 12170 | – | L
10726 | X | PULSE LOCK | M | 30 | U | – | – | – | PCB
10727 | X | 2.3 | F | 9 | U | 12170 | – | L
10727 | X | 6.3 | F | 2 | U | 12060 | 12580 | Y
10728 | X | 2.3 | M | 5 | U | – | – | – | PCB
10728 | X | 6.3 | M | 2 | U | – | – | –
10729 | X | 2.3 | F | 5 | U | 12170 | – | L
10729 | X | 6.3 | F | 2 | U | 12060 | 12580 | Y
10730 | X | 2.3 | M | 17 | U | 12160* | – | L
10731 | X | 2.3 | F | 17 | U | 12170 | – | L
10732 | X | TNS | M | 14 | U | – | – | – | PCB
10733 | X | TNS | M | 20 | U | – | – | – | PCB
10734 | X | 1.8 | F | 2 | S | 12620 | – | L
10735 | X | 1.8 | F | 2 | S | 12620 | – | L
10736 | X | 1.8 | F | 2 | S | 12620 | – | L
10737 | O | 1.8 | F | 2 | S | 12620 | – | L
10738 | X | 1.8 | M | 16 | U | – | – | – | PCB
10738 | X | 1.0 | M | 48 | U | – | – | –
10739 | X | 1.8 | F | 10 | U | 12190* | – | L
10739 | X | 1.0 | F | 16 | U | 12310* | – | L
10740 | X | 1.0 | F | 16 | U | 12310* | – | L
10741 | X | 1.8 | F | 6 | U | 12190* | – | L
10741 | X | 1.0 | F | 16 | U | 12310* | – | L
10742 | X | 1.8 | M | 42 | U | – | – | – | PCB
10743 | O | 1.8 | F | 12 | U | 12190* | – | L
10744 | X | 2.3 | M | 16 | U | – | – | – | PCB
Wire Harness Repair Manual (RM1022E)
335
