F–5

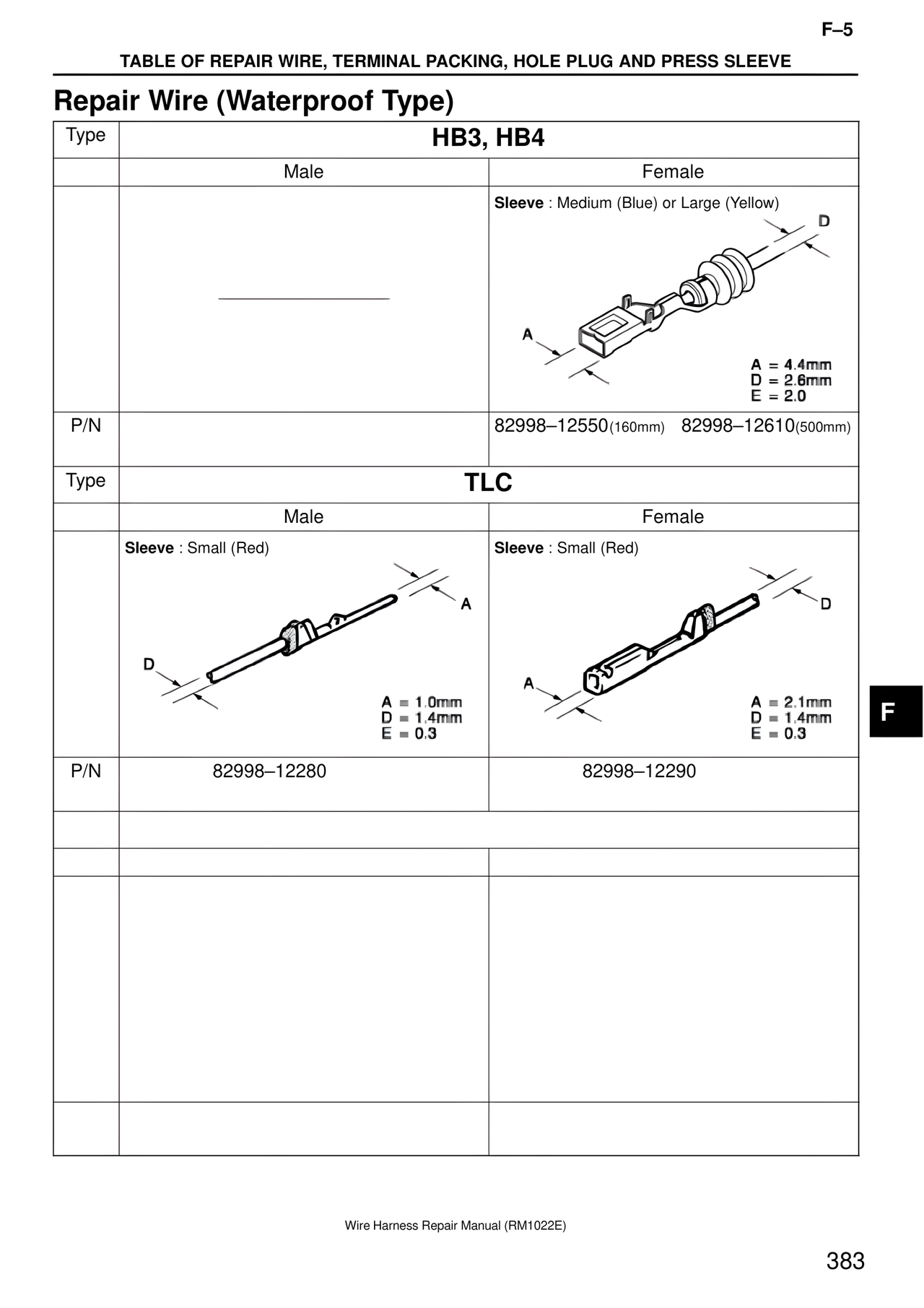

TABLE OF REPAIR WIRE, TERMINAL PACKING, HOLE PLUG AND PRESS SLEEVE
Repair Wire (Waterproof Type)
Type HB3, HB4
Male Female
Sleeve : Medium (Blue) or Large (Yellow)
D
A
A = 4.4mm
D = 2.6mm
E = 2.0
P/N 82998–12550(160mm) 82998–12610(500mm)
Type TLC
Male Female
Sleeve : Small (Red) Sleeve : Small (Red)
A D
D A
A = 1.0mm A = 2.1mm
D = 1.4mm D = 1.4mm
E = 0.3 E = 0.3
P/N 82998–12280 82998–12290
F
Wire Harness Repair Manual (RM1022E)
383
