F–10

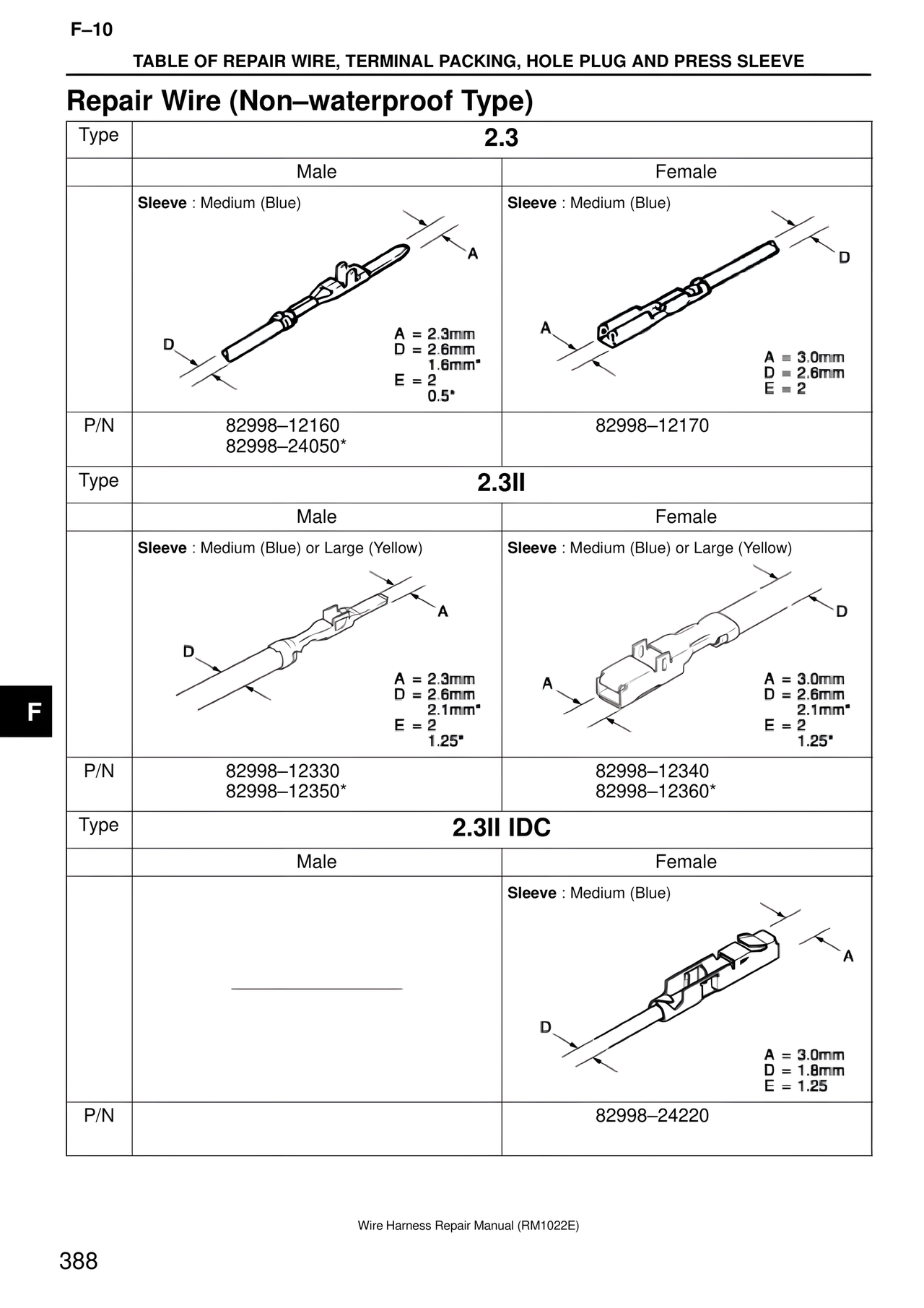

TABLE OF REPAIR WIRE, TERMINAL PACKING, HOLE PLUG AND PRESS SLEEVE
Repair Wire (Non–waterproof Type)
Type 2.3
Male Female
Sleeve : Medium (Blue) Sleeve : Medium (Blue)
A = 2.3mm
D = 2.6mm
1.6mm*
E = 2
0.5*
A = 3.0mm
D = 2.6mm
E = 2
P/N 82998–12160
82998–24050* 82998–12170
Type 2.3II
Male Female
Sleeve : Medium (Blue) or Large (Yellow) Sleeve : Medium (Blue) or Large (Yellow)
A = 2.3mm
D = 2.6mm
2.1mm*
E = 2
1.25*
A = 3.0mm
D = 2.6mm
2.1mm*
E = 2
1.25*
P/N 82998–12330
82998–12350* 82998–12340
82998–12360*
Type 2.3II IDC
Male Female
Sleeve : Medium (Blue)
A = 3.0mm
D = 1.8mm
E = 1.25
P/N 82998–24220
F
388
Wire Harness Repair Manual (RM1022E)
