F–15

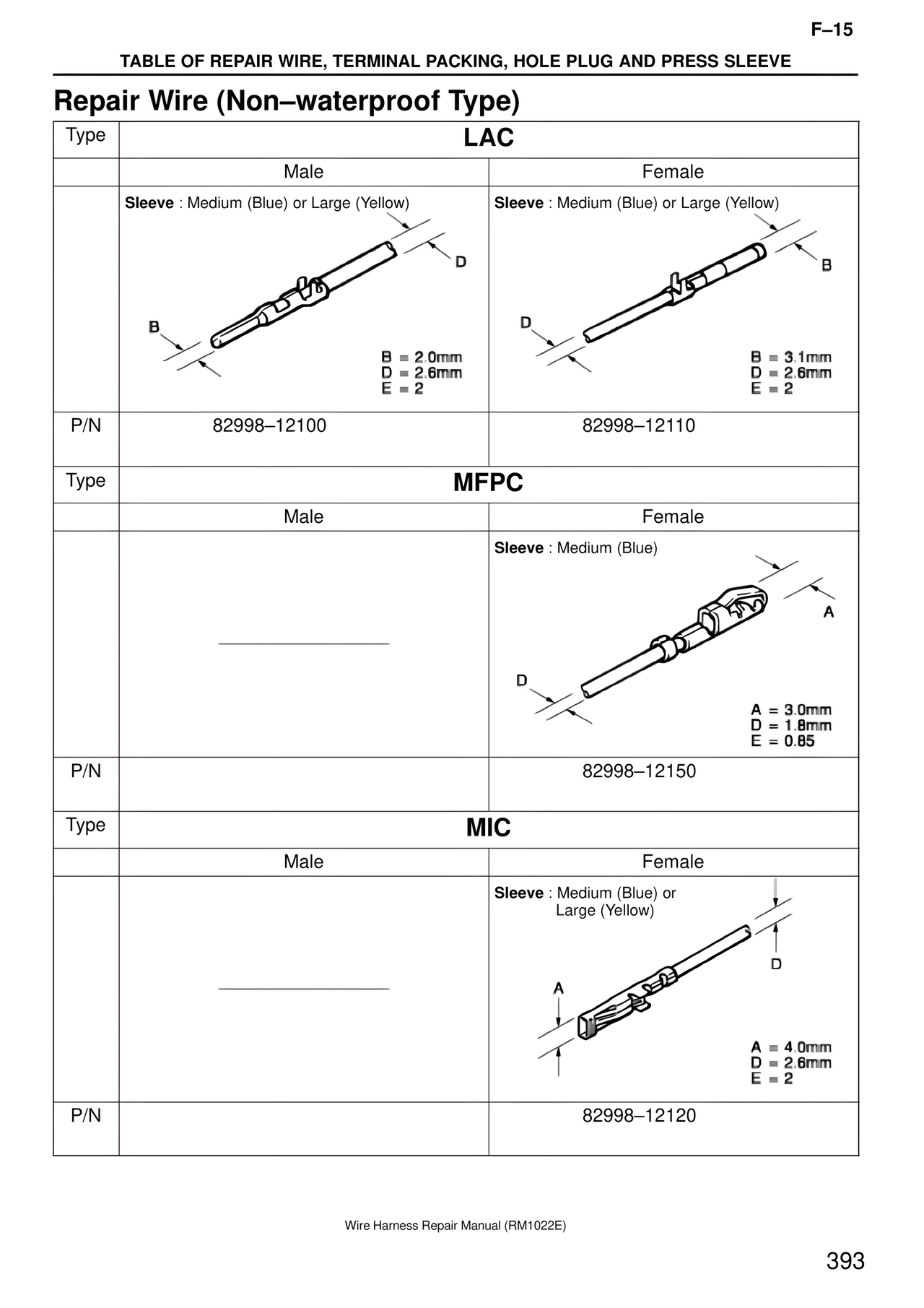

TABLE OF REPAIR WIRE, TERMINAL PACKING, HOLE PLUG AND PRESS SLEEVE
Repair Wire (Non–waterproof Type)
Type LAC
Male Female
Sleeve : Medium (Blue) or Large (Yellow) Sleeve : Medium (Blue) or Large (Yellow)
B = 2.0mm
D = 2.6mm
E = 2
B = 3.1mm
D = 2.6mm
E = 2
P/N 82998–12100 82998–12110
Type MFPC
Male Female
Sleeve : Medium (Blue)
A = 3.0mm
D = 1.8mm
E = 0.85
P/N 82998–12150
Type MIC
Male Female
Sleeve : Medium (Blue) or
Large (Yellow)
A = 4.0mm
D = 2.6mm
E = 2
P/N 82998–12120
Wire Harness Repair Manual (RM1022E)
393
