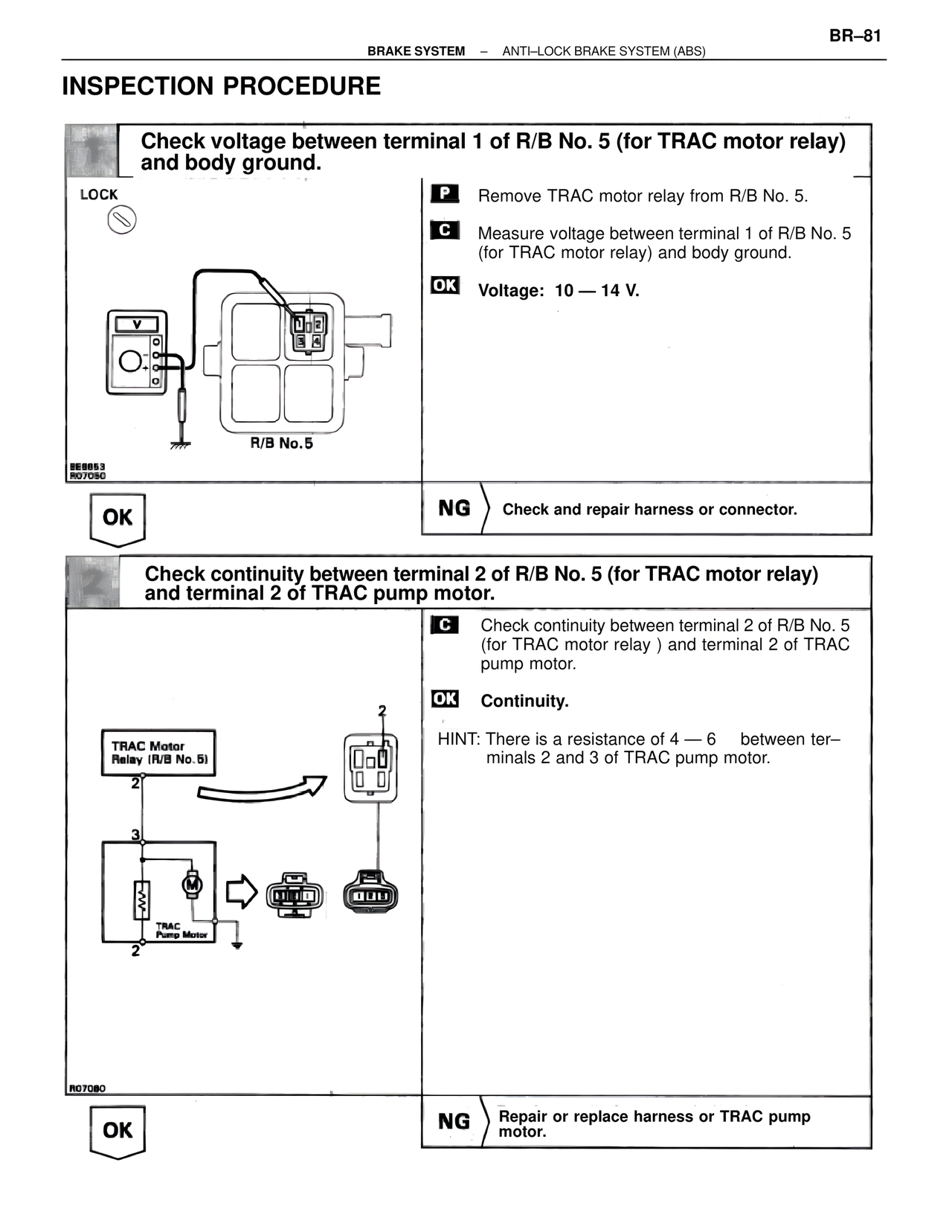

BR–81
BRAKE SYSTEM – ANTI–LOCK BRAKE SYSTEM (ABS)
INSPECTION PROCEDURE
Check voltage between terminal 1 of R/B No. 5 (for TRAC motor relay)
and body ground.
LOCK
P Remove TRAC motor relay from R/B No. 5.
C Measure voltage between terminal 1 of R/B No. 5
(for TRAC motor relay) and body ground.
OK Voltage: 10 — 14 V.
R/B No.5
8E8053
R07050
OK
NG Check and repair harness or connector.
Check continuity between terminal 2 of R/B No. 5 (for TRAC motor relay)
and terminal 2 of TRAC pump motor.
C Check continuity between terminal 2 of R/B No. 5
(for TRAC motor relay ) and terminal 2 of TRAC
pump motor.
OK Continuity.
HINT: There is a resistance of 4 — 6 between ter-
minals 2 and 3 of TRAC pump motor.
TRAC Motor
Relay (R/B No.5)
2
3
TRAC
Pump Motor
2
R07080
OK
NG Repair or replace harness or TRAC pump
motor.
