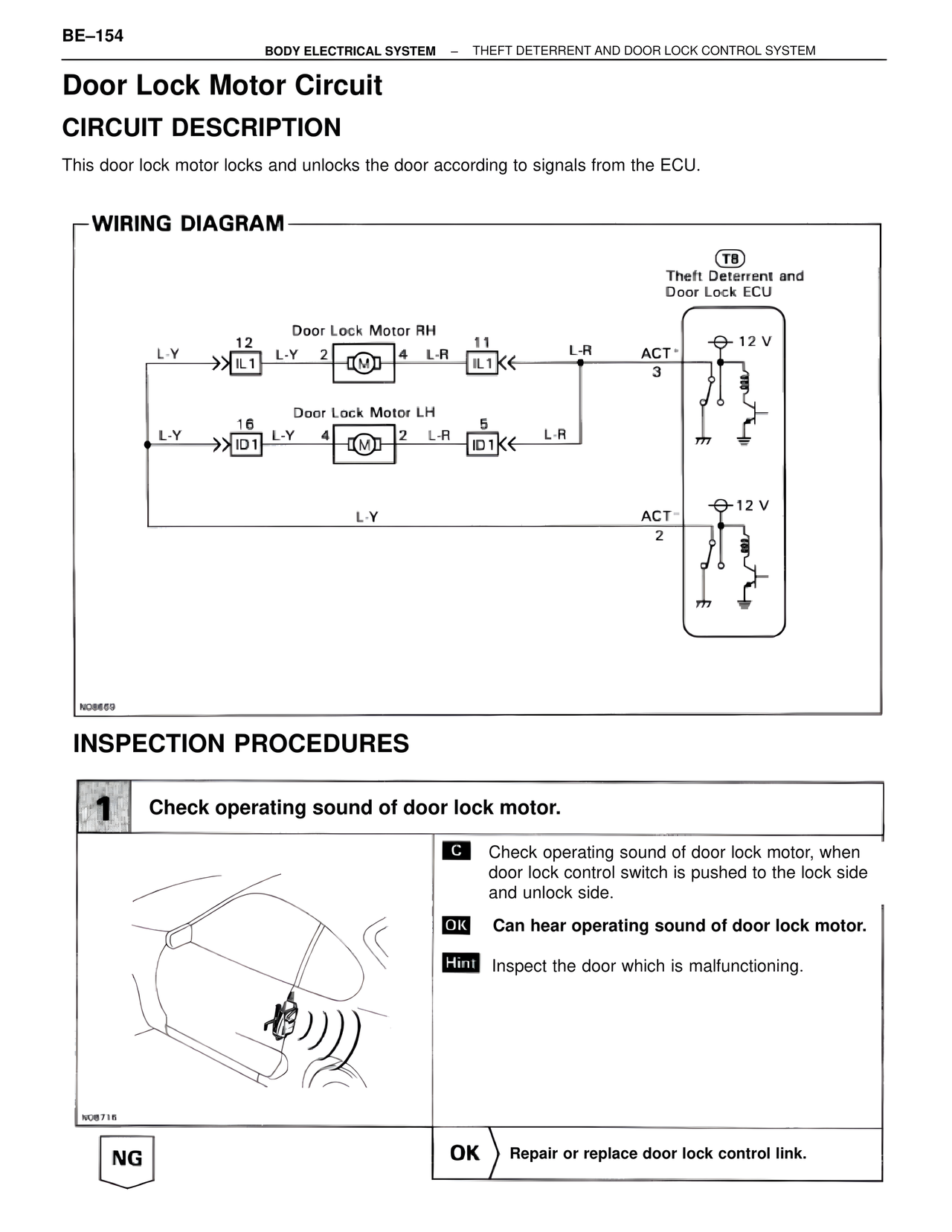

BE–154
BODY ELECTRICAL SYSTEM – THEFT DETERRENT AND DOOR LOCK CONTROL SYSTEM
Door Lock Motor Circuit
CIRCUIT DESCRIPTION
This door lock motor locks and unlocks the door according to signals from the ECU.
WIRING DIAGRAM
T8
Theft Deterrent and
Door Lock ECU
Door Lock Motor RH
L-Y → 12
>>IL1 L-Y 2 [M] 4 L-R 11
IL1 ← L-R ACT+
3
12 V
Door Lock Motor LH
L-Y → 16
>>ID1 L-Y 4 [M] 2 L-R 5
ID1 ← L-R
ACT-
2
12 V
L-Y
N08669
INSPECTION PROCEDURES
1 Check operating sound of door lock motor.
C Check operating sound of door lock motor, when door lock control switch is pushed to the lock side and unlock side.
OK Can hear operating sound of door lock motor.
Hint Inspect the door which is malfunctioning.
N08716
NG
OK Repair or replace door lock control link.
