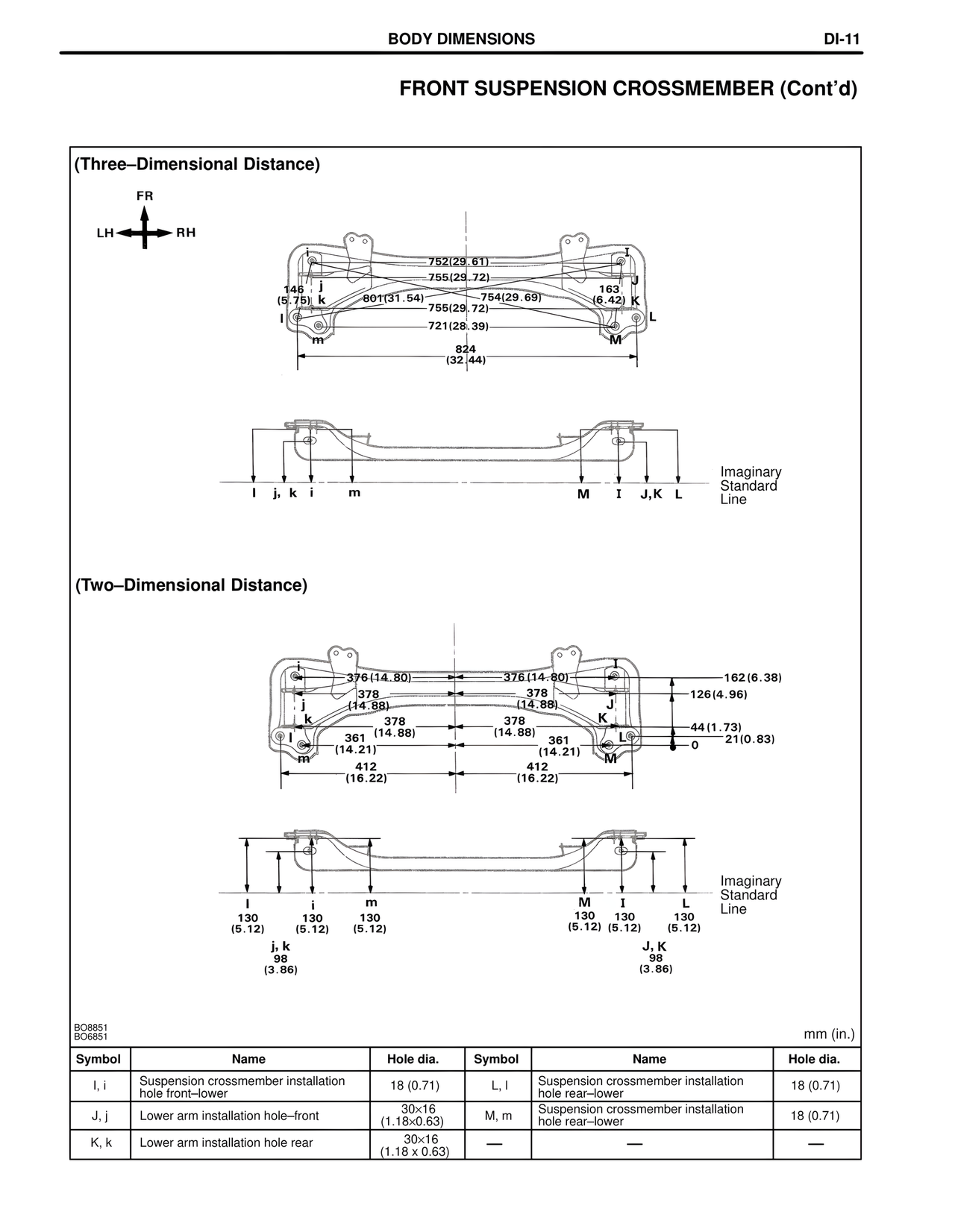

BODY DIMENSIONS
DI-11
FRONT SUSPENSION CROSSMEMBER (Cont'd)
(Three–Dimensional Distance)
FR
LH ◄►RH
752(29.61)
755(29.72)
146
(5.75) k
801(31.54)
754(29.69)
163
(6.42) K
755(29.72)
721(28.39)
824
(32.44)
Imaginary
Standard
Line
I j, k i m M I J,K L
(Two–Dimensional Distance)
376(14.80) 376(14.80)
378 378
(14.88) J (14.88) J
k
378 378
(14.88) (14.88)
I
361 361
(14.21) (14.21)
m
412 412
(16.22) (16.22)
162(6.38)
126(4.96)
K
L●
o
44(1.73)
21(0.83)
M
Imaginary
Standard
Line
I i m M I L
130 130 130 130 130 130
(5.12) (5.12) (5.12) (5.12) (5.12) (5.12)
j, k J, K
98 98
(3.86) (3.86)
BO8851
BO8851
mm (in.)
Symbol | Name | Hole dia. | Symbol | Name | Hole dia.
I, i | Suspension crossmember installation hole front–lower | 18 (0.71) | L, l | Suspension crossmember installation hole rear–lower | 18 (0.71)
J, j | Lower arm installation hole–front | 30×16 (1.18×0.63) | M, m | Suspension crossmember installation hole rear–lower | 18 (0.71)
K, k | Lower arm installation hole rear | 30×16 (1.18 x 0.63) | — | — | —
