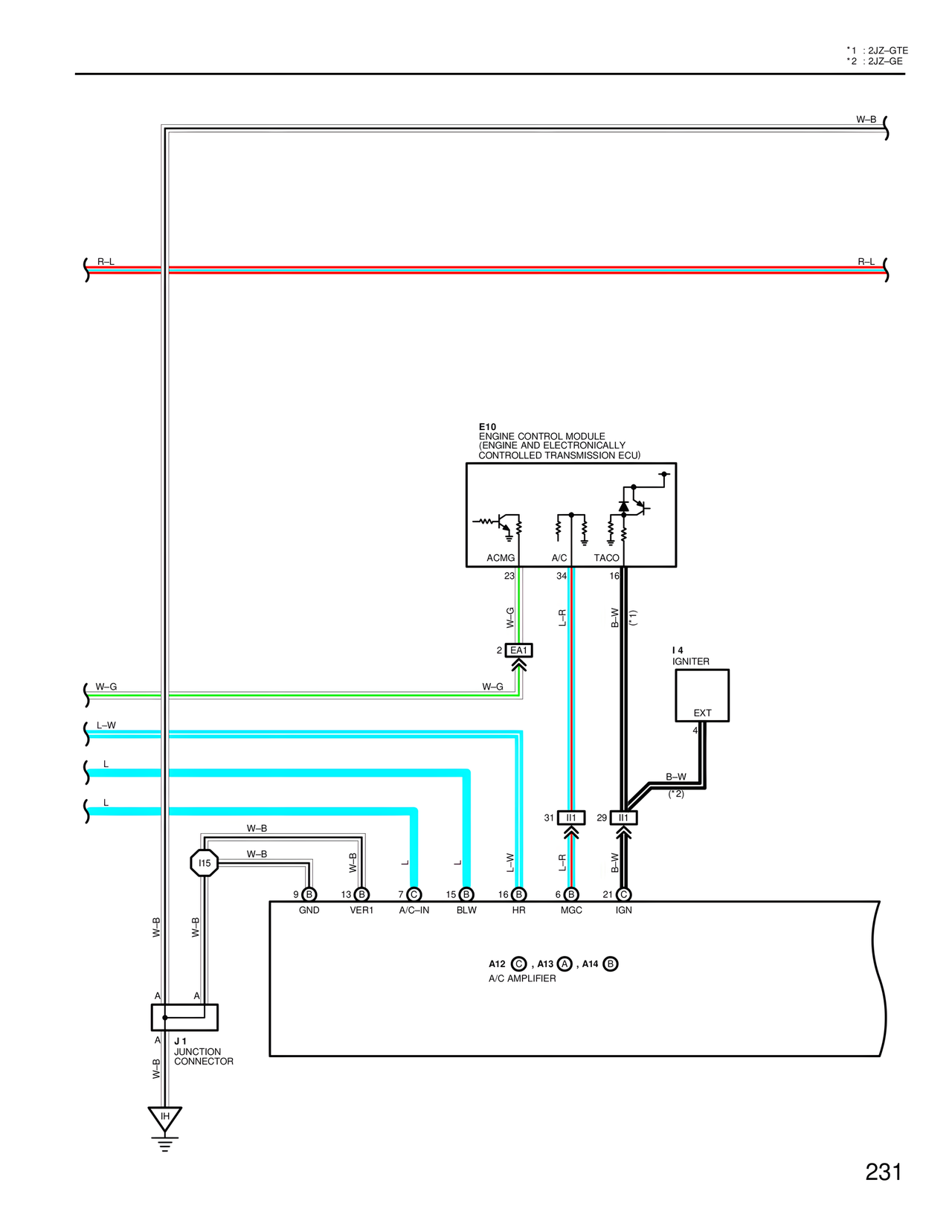

*1 : 2JZ-GTE
*2 : 2JZ-GE
W-B
R-L R-L
E10
ENGINE CONTROL MODULE
(ENGINE AND ELECTRONICALLY
CONTROLLED TRANSMISSION ECU)
ACMG A/C TACO
23 34 16
W-G L-R B-W (*1)
2 EA1
W-G W-G
I 4
IGNITER
EXT
4
B-W
(*2)
31 II1 29 II1
L-W
L-R B-W
W-G
L-W
L
L
W-B
W-B
W-B
II5
W-B
J L
9 B 13 B 7 C 15 B 16 B 6 B 21 C
GND VER1 A/C-IN BLW HR MGC IGN
W-B
W-B
A A
J1
JUNCTION
CONNECTOR
IH
A12 C , A13 A , A14 B
A/C AMPLIFIER
231
